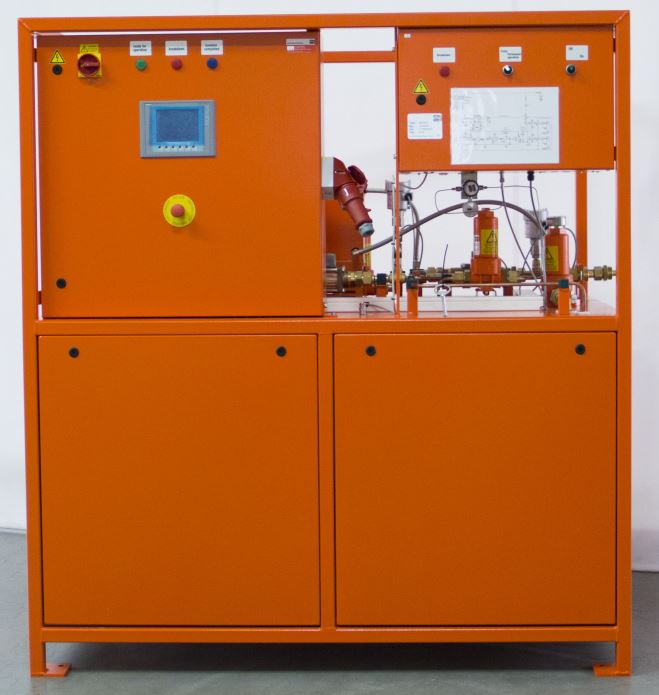

氙气（Xenon-gas）气体处理装置
Z820R01
该设备的设计用于从气室中回收和储存被混合的氙气。气室可用空气或者混合氙气进行冲洗。
每次回收和充气操作过程中，氙气经过滤器进行干燥和净化。
不要使用该回收车排泄和压缩液态或者其它气体。
维护车的结构
◆带噪音绝缘的金属框架
◆压缩机
◆用于回收的抽吸泵
◆用于抽真空的抽吸泵
◆气体冷却器 (2 个)
◆粒子过滤器 / 干燥过滤器
◆电子控制
金属框架:
该框架是用金属片构造。该副架是绝缘的，用于减少噪音。
它的设计用于叉车装卸的规定。
压缩机:
该压缩机是干式运行，且完全无油操作。
压缩机的机架绝对气密（不透气设计）的，其保养仍可以很容易的完成。工作中的过压由一个减压阀和压力传感器来控制。
抽吸泵用于回收气体:
抽吸泵回收的气体可以低至 ＜ pa 1 mbar（绝对值）。抽吸泵是干式运行型，且为完全无油操作。它可以保护在不被允许的条件操作的压力开关、压力传感器、电磁阀和调节阀。抽吸泵只在大约Pe = 0.1 bar的压力下自动打开。
抽吸泵用于抽真空:
抽吸泵抽真空可低至 ＜ pa 1 mbar（绝对值）。抽吸泵是干式运行型，且为完全无油操作。为了避免真空泵的任何受损，必须进行过压保护。如果抽吸端没有过压，真空泵上方的电磁阀只能打开。
气体冷却器:
气体冷却器安装在输入和输出口，它由一个风扇和一个冷却旋管组成。每次气体处理过程中，由于气体被冷却，因此可以延长设备集成的其他部件的寿命。
粒子过滤器 / 干燥过滤器：
氙气气体由安装在系统中的粒子过滤器净化，或由干燥过滤器干燥。
每一次的氙气气体处理过程中，氙气气体都会经过这些过滤器。
电气控制：
电源通过一个16A的CEKON插头供应。
（正确的相序由相位旋转方向监控装置和检查)。
设备通过控制柜中的主开关打开和准备操作
所有元件都被断路器进行保护。
电气控制被装配带有可编程控制器。
控制电路被230VAC和24V DC供电。
所有其它电气部件（电流接触器、等）均为230V AC。
两种电压（24V DC和230V AC）均由相连接变压器或电源单元产生。
尺寸/技术参数
|
长度: mm |
宽度: mm |
高度: mm |
净重: |
|
1700 |
1100 |
1900 |
698 kg |
压缩机:
理论递送速度:
最大终压 pe
最大压差
3.2 m³/h
50 bar
49 bar
声音等级: < 60 dB(A)
油 漆: 橙色 RAL 2004
工作电压: 详见铭牌
所允许的环境温度: 0 ~ 40°C
|
|
|
|
|
|
|
|
|
