GIL 项目混合气体处理装置 |
简述
. 1. GIL 项目简述
◆此设备通过带有DILO DN40接头的软管连接。
◆一个或几个DN40接头（依照容积）被安装在GIL气室上。
◆ 推荐GIL单个气室最大容积约100 m³.
. 2. 最重要的操作步骤描述
2.1 充入干燥空气到 GIL测试压力。
为了 GIL 测试压力，抽入被压缩和干燥的空气.
此工作被 Z304R03 干燥空气过滤单元实现。
空气通过几个干式运行的空压机被压缩，然后，空气被充入 GIL 前通过被集成的微型和分粒子过滤器干燥和过滤。
2.2 GIL 抽真空
通过 Z300R.. 真空泵单元对GIL进行抽真空，它由真空泵和干式运行升压泵组成，因此， 对预干燥的气体气室可产生 < 1 mbar真空，气室连接件的直径2只DN 40. 连接管应该越短越好，抽出的空气被排放到大气中。
2.3 SF6 和 N2 的混合和充入
对于实现此目的， 可以使用Z549R02混合设备或Z305R..混合和充气设备。
按照所需的混合比例，混合气体在超压下通过压缩机的方式被输入GIL中。
混合率可被在混合和充入设备的操作面板上修改，从10%-80%
混合率遵循精度<± 1 % SF6.
气体混合在充入前被粒子过滤器纯净.
当充入时，SF6容器充入的重量被K091R54称重装置控制。
2.4 回收和储存
混合气体被Z301R..设备回收，它由油润滑的压缩机和旋叶泵组成，将气体送入储存单元。储存单元由几个瓶和相应的连接件组成。K092R01瓶被固定放置。
依照SF6的纯度（体积百分比） ，气瓶可被充入不同的压力。在回收时最终压力可被达到<1 mbar.
2.5 混合气体重新充入
混合气体通过充气装置或者或者Z305R02混合和充气设备，最基本的是储存单元必须被抽空。当充气时，混合气体残留的油雾，水，分解物产品和粒子被纯净。 在充入过程中纯度（百分比）和气体的露点被测量。
3. 单个设备技术描述：

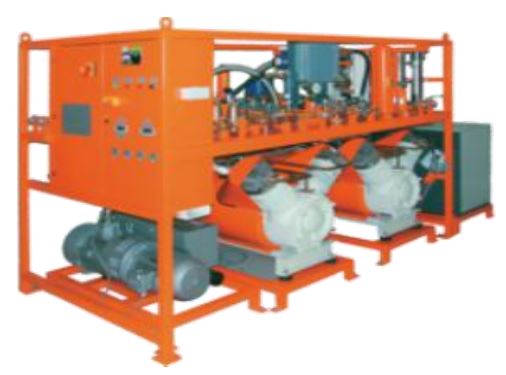

3.1 Z301R01 混合回收装置
◆高压力压缩机(45.3 m³/h, 0 250 bar)
◆旋叶泵 (60 m³/h, < 1 mbar)
◆中间储存罐 200 l / 10 bar
◆干燥过滤器,粒子过滤器
◆连接件DN 40和 DN 20
◆高压连接件接头3/4"
◆数字真空表
◆固定- 和转向轮,叉车接口
◆尺寸: 2000 x 1250 x 1950 mm(长 x 宽 x 高)
◆重量: 1350 kg
混合气体被通过连接的DN 40或DN 20抽出.气体首先通过预过滤单元被过滤掉湿度和粒子， 如果吸入口压力超过 0.1bar, 气体只能被压缩机压缩。
油过滤器被整合安装在油润滑压缩机的下游避免了油进入储存单元。
旋叶泵在压力< 0.1 bar时自动启动，混合气体流过压缩机。最终回收压力<1mbar.
3.2 Z300R.. 带有罗茨泵的真空泵单元
- 例如Z300R02 -
◆真空泵200 m³/h
◆前置泵 (罗茨泵) 500 m³/h
◆在抽入端被DN40电磁阀关闭
◆数字真空显示 (0 – 100 mbar)设备监控
◆连接接头 2 个 DN 40, DN 20
◆尺寸大约1200 x 800 x 1310 mm 长X宽X高
◆重量大约 500 kg
◆功耗：大约 6.5 kW
真空泵在大气压下启动运行，将空气送到外面。此设备通过一个DN40电磁阀实现超压保护。 如果有一个0.2bar或更高的超压， 电磁阀不会被打开， 设备显示故障。在抽真空过程中，通过短时间按按钮，可关闭真空泵上游电磁阀用于压力测试，以便测量到静态的压力。
3.3 Z549R02 气体混合装置
混合装置装备有各每种气体的连接。
SF6通过一个可调的蒸发器从液态变成气态。
2种气体在混合室被均匀混合，SF6和N2流量调节和控制也在混合室中。混合气体百分比和压力被在混合室的下游控制。如果有不可接受的值时，单元将停止并显示错误信息。 混合气体体积百分比可被调节从10 % 到 80 % SF6.体积比和所需的充气压力可以在操作面板上调整和设置。
混合气体被安装的干运行压缩机压缩到所需的压力。
如果充气压力到达设定值，充入程序将自动停止。充入压力可被调到从1.2 到9.9 bar 超压
Z549R02 混合装置
◆干运行压缩机 TM 2.5带有附加冷却器
◆带有附加的冷却
◆中间储存罐
◆混合室
◆蒸发器K032R01
◆带控制阀的流量调节
◆带有气体返回系统的纯度(体积百分比)测量
◆尺寸: 1700 x 900 x 1300 mm(长 x 宽 x 高)
◆重量： 540 kg
◆功率: 大约 8.5 kW
3.4 Z304R01 干燥空气制备单元
◆3个干运行空气压缩机，每个15 m3/h 在 10 bar
◆压缩空气自身产生吸附式干燥剂。
◆微型和子微粒子过滤器
◆尺寸大概: 2200 x 1200 x 2000 mm（长X宽X高）
◆电气连接: 大概 13 kW
◆重量: 大约 700 kg
设备包含 3个干运行空气压缩机，总交付率大概45 m³/h， 最大超压10 bar.空气被干燥到一个 < -49 °C的压力露点。
在空气被干燥前，通过一个二次冷却器冷却到室温。粒子被几个粒子过滤器可靠地分离出来.精确的压力表显示出设备准确的充入压力。
3.5 K092R01瓶堆
◆对于20% SF6 和 80% N2 混合气体在较高SF6百分比，依照DrBehV，最大的充入压力为200 bar。
◆最大容量： 120 norm-m³
◆净重 1000 kg
◆尺寸大约 960 x 725 x 1920 mm(长 x 宽 x 高)
◆测试压力: 450 bar
◆连接器: M19x1.5 LH
瓶用于储存 SF6-N2 混合气体.
在百分比高于20 % SF6,充气压力依照压力罐的指示必须被减小，瓶已经被注册用于道路运输.
3.6 B148R03 移动式预过滤单元
◆尺寸: 大约. 700 x 700 x 1000 mm (长 x 宽 x 高)
◆干燥过滤器(大约. 30 kg 充入材料)
◆粒子过滤器
假如气体存在潜在的干扰或干燥气室，此过滤单元被设计用于预过滤气体，湿度和其它分解物被大量吸收，吸收容量对于水大概1000g. 预过滤单元只有在滤芯及时更改的情况下才能确保过滤的可靠性。
3.7 K091R54 SF6容器称重装置
◆称重范围: 10 - 1500 kg
◆单位基增: 0.5 kg
◆尺寸: 长x宽x高: 1150 x 950 x 775
◆重量: 85 kg
◆皮重补偿单元
◆带有电源供应的电池操作
3.8 移动式真空表
◆测量范围: 1x10 -3 bis 1000 mbar
◆电源供应: 230 V AC
◆数字显示
◆带有电缆连接的传感器
用于检测和检测 GIL真空
4. 设备的建造和控制
单个设备被安装在一个稳固的管状钢架上，所有设备可以移动，设备安装有固定可操控的轮子，大多数带有吊车和叉车眼，管道安装DN 40并带有DILO连接器，安装的压力罐依照TÜV规程装有安全阀和表。设备的操作人员有责任对压力罐和瓶进行进一步的压力测试。 压缩机和旋叶泵被装有压力开关或触点保护表、安全阀和热电偶 (过热保护).
