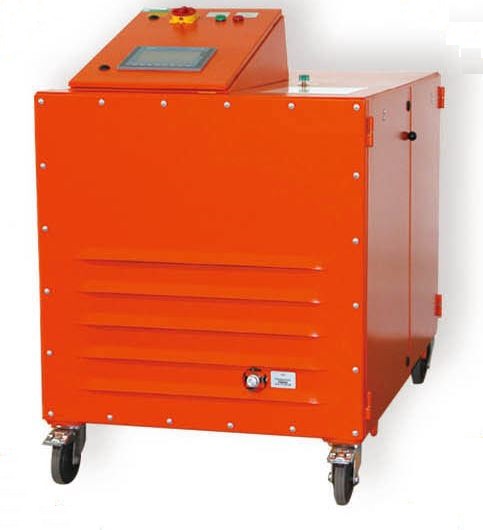

|SF6 在线干燥净化设备 | HT369
GIS 微水分解物在线处理装置（不停电检修净化干燥 SF6气室）
国家知识产权局专利申请公布号：CN106000022B
为减少SF6气体因微水及分解物超标而导致不得不停电检修带来的损失，最新开发出可不停电在线处理过滤SF6气室中微水及分解物的在线干燥处理技术，满足客户不停电检修需求,减少由于处理气体带来的排放和损耗,协助国家实现碳中和的目标,可达到客户要求的完美的SF6微水和分解物的处理效果。
1 . 总结构
| 设备总体结构( s) : | 稳定的框架结构 |
| 版本 | 带四个固定和可转向轮可固定放置 |
| 运输设备 | 叉车孔 |
| 连接 | 一个用于连接气室的DN20接头， 一个用于连接新气瓶的的DN8接头 |
| 操作 | 7"触摸屏，中英文菜单操作，不同单位可却换选择 |
| 显示仪表 | 触摸屏数字显示 |
| 操作电压 | 380 V/ 50 Hz, 3相 |
| 油漆颜色 | 橙色 ( RAL 2004) |
2、 技术数据
◆ 压缩机 TM 2. 5B ，理论压缩率1 1 m3/h
◆ 真空泵16m³/h
◆ 干燥滤芯 、粒子滤芯（可吸附约300g水及净化HF、SO2、SO2F2、SOF2、SF4等分解物）
◆ 露点测量系统
◆ 控制保护：可通过WAN、LAN、VPN-3G、SIM卡实现智能手机或电脑远程监控操作
◆ 温度补偿
尺寸
长： 1200 mm
宽： 800 mm
高： 1200 mm
重量: 375kg
3、功能：
在线干燥净化
启动功能： 在气体干燥处理期间，相应的电磁阀被打开， 当达到充气压力后，干燥过滤器阀将被关闭，气体保留在干燥过滤器内。
终止功能： 达到预设定的时间后， 被干燥的气体被导回气室， 相应的电磁阀被打开和关闭。
摘要：
压缩机可连续运行 800 小时以上， 强大的干燥功能， 干燥滤芯处理 500ppmv 微水浓度到<50ppmv的 SF6气体可达最少 5000 公斤。
理论依据：在 1000 公斤微水浓度 500ppmv的SF6气体含水量为 60 克，该干燥系统可吸附 300克水和净化HF、SO2、SOF2、SO2F2、SF4及其它分解物。
首次带电挂网使用：2018年4月9日到20日，在东莞牛山GIS站挂网运行：电压互感器气室微水4月9日：1050ppmv，12小时后降为230ppmv，20日拆机第三方仪器测定微水值为：36ppmv，和设备自带测量结果相同。
