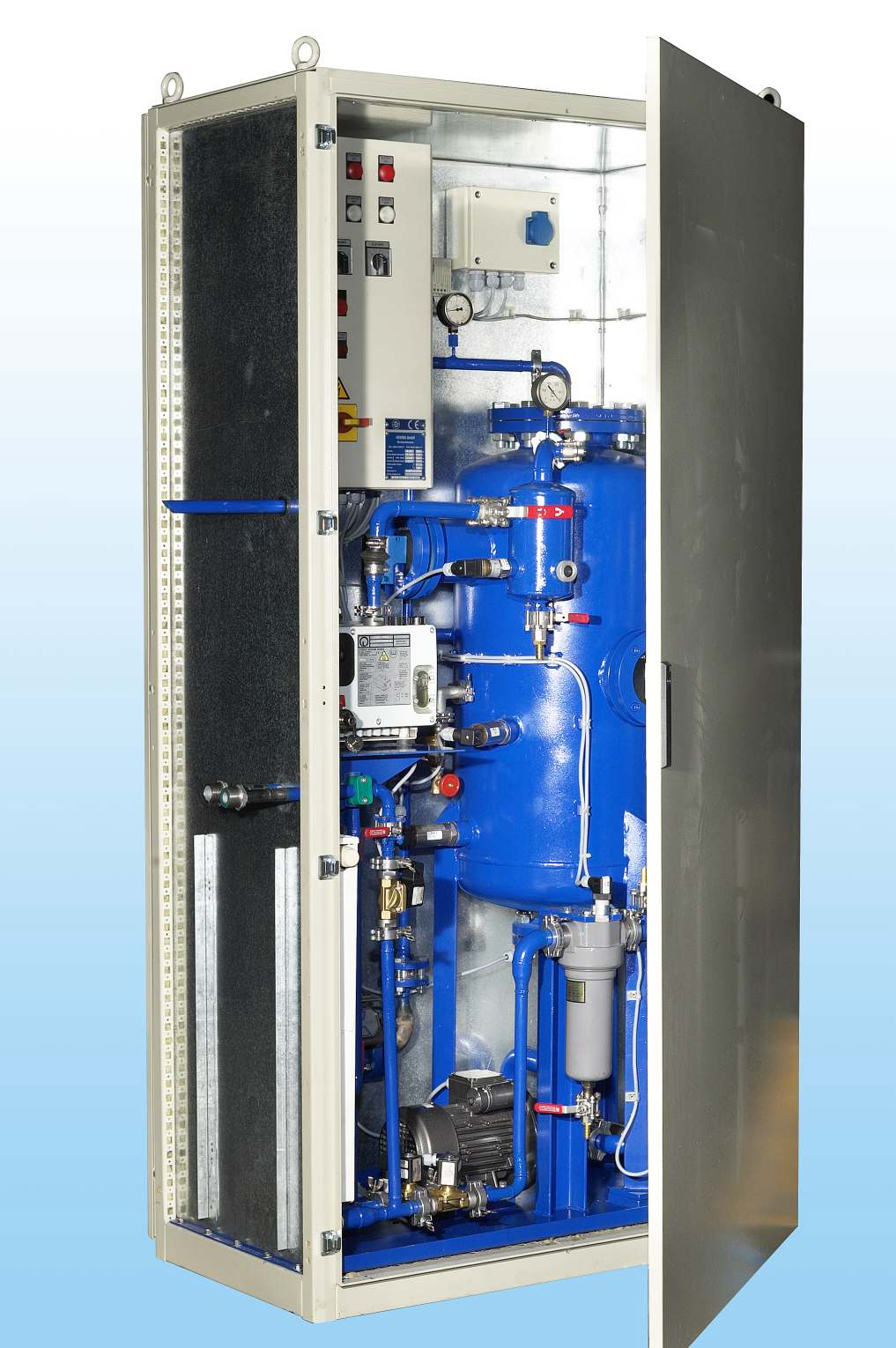

Hering变压器绝缘材料在线干燥过滤脱水脱气装置
变压器在线干燥过滤-您变压器增加寿命的解决方案
技术数据：
|
尺寸 |
2200x1000x600（可定制） |
|
电压 |
3x400V 或其他 |
|
频率 |
50(60) Hz |
|
功率 |
1,5 – 2,2 kW |
|
滤油量 |
10000l / 24小时（可选） |
|
重量 |
400 kg |
|
室外温度范围 |
-20°C 到 55°C |
|
细过滤器 |
1 mm （可选） |
结构组成：
◆粗过滤器+
◆油干燥和脱气缸（带有可视口、2个位置开关）+
◆油泥收集排放器+
◆油泵+
◆滤筒过滤器和输出阀（如果被污染，可输出0-20mA信号，网孔1 mm）+
◆真空泵和真空设备+
◆控制柜+
◆位置开关+
◆泡沫控制器+
◆故障信息收集器（假如设备有任何不寻常，如安全位置开关打开，过滤器被污染，或设备因为湿度达到要求关机，此信号可以被获得并通过GSM卡或微机通讯远程传输）+
◆选项：
◆湿度测量装置（此传感器和设备被安装在装置上，水含量被在线测量，如果变压器水份被过滤考可以接受的水平，改在线干燥设备将自动关机）+
性能特点：
◆除去水，固体杂质，空气和其他气体
◆安装在柜内防止污染和误操作
◆在有载时处理变压器油
◆减少维护费用
◆控制变压器油和绝缘纸的水含量
◆带远程监测，通过GSM或信号线在线控制
◆可在办公室操作登录系统历史记录和观看报警
技术描述
介绍
电力变压器是输变电系统最重要的部件之一，因此，需要连续多年安全可靠的运行。变压器的稳定性受限于绕组绝缘系统，绕组系统也是变压器的一个加热媒介，即使在今天，变压器内绝大多数绝缘系统也是使用浸入液态中的纸和抛光纸进行绝缘，纤维纸和抛光纸带有矿物油，由于成本方面的考虑，尽管它的绝缘寿命受到如操作条件、媒介催化剂、氧气，特别是水等多方面的影响，它仍是最受欢迎的选择。
减少绝缘老化会因此延长变压器的寿命，也有助于避免和减少上述因素的影响。尤其是水，在运行中会慢慢渗透进变压器内部，甚至进入设备材料本体，是缩短寿命的因素之一，即使矿物油内很小的PPM的含水量，也会减少液体的绝缘强度，同时，绝缘的纤维纸和抛光纸会吸入油中的水，加速老化。因为大多数变压器使用纤维纸绝缘，它的恶化是影响变压器寿命的一个重要因素。 绝缘纸的损坏是不可能在维修维护中恢复的，应定期的进行干燥保证变压器的可靠操作和寿命延长。
除水流程
尤其是老的变压器，应用此简单的干燥系统是绝对有优势的，绝大多数现行的干燥系统只对绝缘液体在短时间内干燥 .如果只干燥或更换绝缘液，大多数被收集的水只是一些附属物，如果干燥绝缘纸，通常必须从变压器取出维护，,此部分必须从变压器内取出放在真空烤箱内进行干燥，此工作通常需要在车间完成，因此，通常不得不取出变压器进行几个月的维护，这是最大的问题去应付长时间的维修周期及花费高额的费用。
此“在线干燥装置”为最新的解决方案，不需要断开变压器，此装置直接连接到变压器上。变压器内的热油将旁路通过“在线干燥装置”，湿气、杂质、气体将被吸出。特别案例中，此过程将用几个月时间，变压器总体寿命取决于变压器内部含水的状况。
通常在安装此设备前，我们推荐测量油中水和酸的含量，如果酸含量高，必须换油或用漂白土处理，换油后，变压器内部应该被少量新油冲洗，油充入应该用油净化设备进行，因为即是新油也会不能带有湿气和粒子。
一些使用者不清楚变压器油中含水量和变压器绝缘材料含水量的简单关系。通过水含量的测量结果，我们可以通过附的“Nielsen Diagram尼森尔平衡图表”计算出变压器绝缘材料内部水的大概含量。
如果酸度含量是合格的，变压器油经过滤油机处理到可接受的水平，然后，变压器安装“在线干燥装置”后，可以继续通电工作。
尽可能提早起用我们的“在线干燥装置”去干燥变压器，以便防止变压器绝缘材料产生高的水分减少变压器寿命，我们推荐绝缘材料湿度含量达到 2%时使用该装置。
Nielsen尼森尔平衡图表
坐标横向为油中水PPM含量，纵向为绝缘纸中水百分比含量
此表直接显示绝缘材料和油中水的含量。
如果在测量油中的含水量时，此表可用于粗略换算出纸中的含水量，
计算案例：
100MVA的变压器100000升油，新变压器绝缘材料水含量<0.5%, 如果测量油中微水在20°C 时是20ppm,在60°C 时是40ppm,那么绝缘材料含水是4%，绝缘材料的含水量为400L,
当 用6000L/H的真空滤油机工作温度60°C 时处理16.6小时，循环3次大约50小时后，油中微水<5ppm, 意味着只有35ppm=3.5L水被处理。结果是：过几个月后，油中水又会升高。
用化学方法处理：会产生如乙炔等其它气体并损坏变压器减少寿命。
去工厂处理，需要更多时间及费用。
用“热油喷雾”，必须断电及将绝缘油抽出，用大约100°C的热油从顶部喷进变压器，加热后变压器仍然需要抽真空，需要几天到几个星期，并需要特殊设备。
用低频加热器干燥，也需要高额费用。
用HERING 在线干燥设备，是现场操作最有效的解决方案。
安全功能：
该设备带有监控注意的参数，当对变压器有任何损害的故障发生前，会有一个报警信号，如果设备发生内部泄露，在设备底部安装了油传感器，该传感器使设备停机，连接变压器的电磁阀会自动关闭。同时，安装有一个压力传感器测量变压器内部的油位，当油位低于设定位置，也会自动停机。同时可以可连接Buchholz布赫霍尔茨瓦斯继电器。
如果设备没有被连接到变压器在线监控系统，该设备将提供报警及故障信号给该系统。如果不能被接入该系统，建议定期现场查看，查看周期依照变压器油质量，利润油内含有很多粒子杂质，应该多查看粗过滤器请看。
如果设备没有被连接到变压器在线监控系统，该设备将提供报警及故障信号给该系统。如果不能被接入该系统，建议定期现场查看，查看周期依照变压器油质量，利润油内含有很多粒子杂质，应该多查看粗过滤器请看。
备产地：德国HERING AG原装生产。
